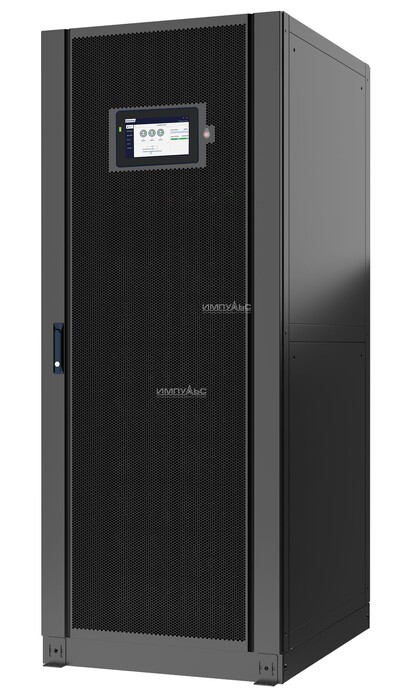

ИБП ИМПУЛЬС МОДУЛЬ СТ600 — модульный источник бесперебойного питания мощностью до 600 кВА/600 кВт с топологией онлайн (double conversion) и трёхфазным входом/выходом ~400В. Устройство построено на базе силового шкафа МОДУЛЬ СТ600-80/100 и рассчитано на установку до восьми силовых модулей CM80 или CM100 номиналом 80 или 100 кВА каждый. Мощность одного силового модуля 100 кВА обеспечивает максимальную плотность мощности в классе модульных систем.
Цифровое управление на базе сигнального процессора стабилизирует выходное напряжение с заданными характеристиками и устраняет воздействие сетевых аномалий: пропадание питания, перенапряжения, импульсные выбросы, скачки напряжения, высокочастотные и низкочастотные помехи. Алгоритмы двойного преобразования и сетевые фильтры снижают эмиссию высших гармоник в питающую сеть, обеспечивая соответствие требованиям электромагнитной совместимости и высокие показатели энергоэффективности.
Модульная конструкция серии МОДУЛЬ СТ (диапазон 600–1200 кВА) обеспечивает масштабируемость, резервирование N+X и ремонтопригодность. Гибкая архитектура позволяет адаптировать систему под конкретный уровень нагрузки и критичность объекта. Быстрая замена модулей без отключения нагрузки сокращает время простоя и обеспечивает превосходный показатель MTTR (среднее время восстановления).
Оптимальное распределение модулей в шкафу, централизованный статический байпас и клеммное подключение с двойным вводом повышают надёжность и удобство эксплуатации. Интеллектуальный трёхступенчатый заряд с автоматической регулировкой тока поддерживает свинцово-кислотные и литий-ионные АКБ. DC-шина работает в диапазоне 384/408/432/456/480/504/528В (полная мощность при 36–44 АКБ, 90% мощности при 32–34 АКБ).
Управление и мониторинг реализованы через LCD-дисплей, встроенный WEB-интерфейс с поддержкой SNMP, интерфейсы RS-232, RS-485, сухие контакты и функцию EPO. Доступны опции: карта SNMP, комплект параллельной работы, датчик температуры АКБ, изолирующий трансформатор, внешние панели распределения.
Области применения:
ЦОД среднего и большого размера
Серверные помещения, системы хранения данных
Телекоммуникационное оборудование и оборудование связи
Банковская сфера
Системы автоматизированного управления производством
Коммерческие здания и офисы
Трехфазный модульный ИБП ИМПУЛЬС МОДУЛЬ СТ600 обеспечивает бесперебойную энергию для критичных систем, сочетая высокую плотность мощности, цифровое управление, масштабируемость и поддержку современных аккумуляторных технологий.

Основные параметры
Производитель:	ИМПУЛЬС
Артикул:	MGF6041-600
Модель:	ИБП ИМПУЛЬС серии МОДУЛЬ СТ 600-600
Полная мощность, кВА:	600
Активная мощность, кВт:	600
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	800x1000x2000 мм
Вес, кг:	540
Гарантийный срок, мес:	24
PF:	1
Тип ИБП:	Модульные ИБП
Страна производитель:	Китай
Установка ИБП в стойку 19”:	НЕТ
Топология:	on-line
Вход
Номинальное входное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Диапазон входного напряжения, В:	304 ... 478 (линейное напряжение)
Диапазон входного напряжения, в режиме байпас, В:	Верхний предел напряжения байпаса +25% ... + 10%: настраивается, по умолчанию: +15% Нижний предел напряжения байпаса -40% ... - 10%: настраивается, по умолчанию: -20%
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40 ... 70
Входной коэффициент мощности:	1
Выход
Номинальное выходное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Точность стабилизации выходного напряжения, %:	± 1%
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60 ± 3 (настраивается в диапазоне ± 0.5 ... 5)
Точность стабилизации выходной частоты, %:	± 0.1%
Коэффициент нелинейных искажений выходного напряжения, %:	? 1% при линейной нагрузке ? 5% при нелинейной нагрузке
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 110%: переход на байпас или отключение через 60 мин 111% ... 125%: переход на байпас или отключение через 10 мин 126% ... 150%: переход на байпас или отключение через 1 мин > 150%: переход на байпас или отключение через 200 мсек
КПД, %:	96%
АКБ
Наличие встроенных батарей:	нет
Поддержка подключения внешних АБ:	да
Тип АБ:	Pb или LFP
Номинальное напряжение АБ, В:	Модуль СМ50: ±180 ... ±300В со средней точкой (по умолчанию ±240В, при ±180В дерейтинг 0.9) Модуль СМ60: ±180 ... ±300В со средней точкой (по умолчанию ±240В, при ±180В дерейтинг 0.8, при при ±192/204В дерейтинг 0.9)
Тип АБ:	Pb или LFP
Количество внешних АБ 12В, шт.:	30-50
Холодный старт:	да
Срок службы АБ, лет:	май.25
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	да
RS-485:	да
«Сухие» контакты:	да
Подключение
Входная сеть:	Трехфазное (3P + N + PE)
Нагрузка (выходные разъёмы):	Трехфазное (3P + N)
Завод кабелей:	сверху, снизу, сзади
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0 ... +40 °C
Диапазон температуры хранения, °С:	-40 ... +70 °C
Относительная влажность, %:	0 ... 95 % при 0 ... 40 °C (без конденсации)
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	< 72 дБА (100% нагрузки), < 69 дБА (45% нагрузки)
Опции
Батарейные емкости:	зависит от внешней батарейной ёмкости
Мониторинг:	RS232, EPO, RS485, USB, Смарт-слот, Сухие контакты, Ethernet (встроенный Веб-интерфейс с поддержкой SNMP/IoT), «Холодный старт», карта параллельной работы (опционально), датчики температуры АКБ и окружающей среды (опционально)
Байпасы:	Опция
