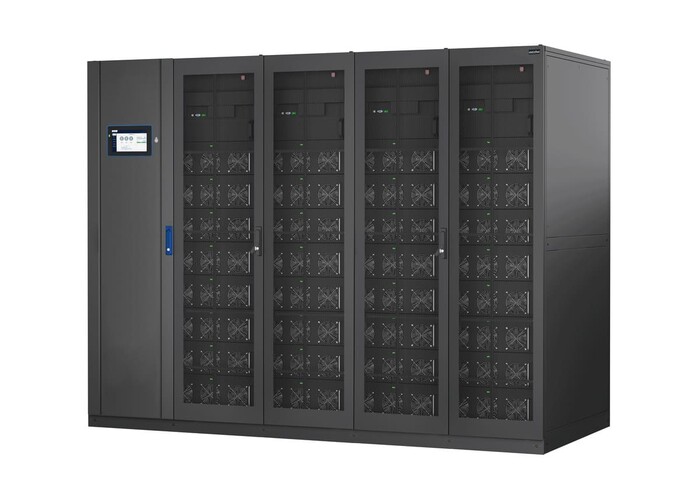

ИБП ИМПУЛЬС СЕРИИ МОДУЛЬ СТ 2000-60-30

Главная <> ИБП 1000 кВА <> ИБП ИМПУЛЬС серии МОДУЛЬ СТ 2000-60-30

Область применения:  ИБП для производства,  ИБП для энергетики,  ИБП для ЦОД,  ИБП модульный,  ИБП промышленные,  ИБП большой мощности

Флагманская серия ИБП ИМПУЛЬС МОДУЛЬ 50–2000 кВА — масштабируемая платформа бесперебойного питания с топологией онлайн (double conversion) и трёхфазным входом/выходом ~400В.
Диапазон мощностей от 50 до 2000 кВА реализуется в линейке силовых шкафов, адаптированных под различные задачи инфраструктуры:
- СТ250: 600 ? 1000 ? 1600 мм
- СТ300: 600 ? 1000 ? 1600 мм
- СТ500: 600 ? 1000 ? 2000 мм
- СТ600: 1200 ? 1000 ? 2000 мм
- СТ1000: 2000 ? 1000 ? 2000 мм
- СТ1500: 2800 ? 1000 ? 2000 мм
- СТ2000: 3600 ? 1000 ? 2000 мм

Такая градация обеспечивает совместимость с типовой инфраструктурой серверных помещений и ЦОД, позволяя подобрать оптимальное решение под доступную площадь и требования к размещению. Максимальная конфигурация достигает 2 МВА в одном корпусе, что снижает требования к площадке и упрощает компоновку энергетического оборудования.

Модульная архитектура на базе силовых блоков CM60 (62,5 кВА) и CM50 (50 кВт) обеспечивает высокую плотность мощности и гибкость развёртывания. Количество активных модулей варьируется под текущую нагрузку, а поддержка параллельного резервирования N+X позволяет задавать уровень отказоустойчивости в зависимости от критичности объекта. Блоки параллельной работы встроены в каждый силовой модуль, что повышает надёжность системы и упрощает масштабирование без внешних контроллеров.

Цифровое управление на базе сигнального процессора стабилизирует выходное напряжение с точностью ±1% и устраняет влияние сетевых аномалий: провалов, перенапряжений, импульсных выбросов, высокочастотных и низкочастотных помех. Алгоритмы двойного преобразования и входные фильтры снижают эмиссию высших гармоник, обеспечивая соответствие стандартам электромагнитной совместимости. Коэффициент выходной мощности 1,0 и КПД до 96% оптимизируют энергопотребление и нагрузку на систему кондиционирования.

Централизованный байпас и переключатель сервисного байпаса упрощают техническое обслуживание и модернизацию без отключения нагрузки. Возможность быстрой замены модулей «на горячую» сокращает время простоя и обеспечивает превосходный показатель MTTR (среднее время восстановления). Оптимальное распределение модулей в шкафу улучшает теплоотвод и доступ к компонентам.

Система поддерживает работу параллельных ИБП с общей аккумуляторной батареей. Интеллектуальный трёхступенчатый заряд с автоматической регулировкой тока в соответствии с ёмкостью АКБ совместим со свинцово-кислотными и литий-ионными батареями, продлевая ресурс накопителей. Режим самотестирования позволяет верифицировать работоспособность системы под нагрузкой без подключения внешних потребителей.

Управление и мониторинг реализованы через встроенный в дисплей WEB-интерфейс с поддержкой SNMP, интерфейсы RS-232/RS-485 и сухие контакты. Доступно опциональное оборудование: изолирующий (разделительный) трансформатор, внешние панели распределения, плата SNMP, плата релейных контактов.

Ключевые преимущества:
- Мощность до 2 МВА в одном корпусе стандартного исполнения
- Линейка шкафов от СТ250 до СТ2000 под различные требования к размещению
- Модульная конструкция обеспечивает масштабируемость от 50 до 2000 кВА
- Высокая плотность мощности оптимизирует использование площади помещения
- Параллельное резервирование N+X настраивается под уровень критичности нагрузки
- Гибкость и ремонтопригодность: горячая замена модулей без отключения нагрузки
- Блоки параллельной работы встроены в каждый силовой модуль
- Оптимальное распределение модулей в шкафу для эффективного охлаждения
- Централизованный байпас упрощает схему подключения и обслуживание
- Работа параллельных ИБП с общей АКБ снижает затраты на систему накопления
- Интеллектуальный трёхступенчатый заряд с авторегулировкой тока
- Автоматическая регулировка тока заряда в соответствии с ёмкостью АКБ
- Встроенный WEB-интерфейс с поддержкой SNMP для удалённого мониторинга
- Опциональное оборудование: изолирующий трансформатор, внешние панели, платы расширения
- Переключатель сервисного байпаса для упрощения ТО
- Минимальный MTTR и время простоя при обслуживании
- Режим самотестирования под нагрузкой без подключения потребителей
- Совместимость с AGM и Li-ion аккумуляторными батареями

Области применения:
- ЦОД среднего и большого размера
- Серверные помещения, системы хранения данных
- Телекоммуникационное оборудование и оборудование связи
- Банковская сфера
- Системы автоматизированного управления производством
- Коммерческие здания и офисы
- Медицинское оборудование (томографы, ангиографы, рентген-аппараты)
- Промышленные объекты (производственные линии, литьё пластмасс, выпуск обоев, металлообработка)

Трехфазный модульный ИБП ИМПУЛЬС МОДУЛЬ 50–2000 кВА обеспечивает бесперебойную энергию для критичных систем, сочетая масштабируемость до 2 МВА, цифровое управление, высокую плотность мощности и поддержку современных аккумуляторных технологий.

Основные параметры
Производитель:	ИМПУЛЬС
Артикул:	MAF2051
Модель:	ИБП ИМПУЛЬС серии МОДУЛЬ СТ 2000-60-30
Полная мощность, кВА:	1800
Активная мощность, кВт:	1800
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	3600х1000х2000 мм
Вес, кг:	2100
Гарантийный срок, мес:	24
PF:	1
Тип ИБП:	Модульные ИБП
Страна производитель:	Китай
Установка ИБП в стойку 19”:	НЕТ
Топология:	on-line
Вход
Номинальное входное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Диапазон входного напряжения, В:	304 ... 478 (линейное напряжение)
Диапазон входного напряжения, в режиме байпас, В:	Верхний предел напряжения байпаса +25% ... + 10%: настраивается, по умолчанию: +15% Нижний предел напряжения байпаса -40% ... - 10%: настраивается, по умолчанию: -20%
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40 ... 70
Входной коэффициент мощности:	1
Выход
Номинальное выходное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Точность стабилизации выходного напряжения, %:	± 1%
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60 ± 3 (настраивается в диапазоне ± 0.5 ... 5)
Точность стабилизации выходной частоты, %:	± 0.1%
Коэффициент нелинейных искажений выходного напряжения, %:	? 1% при линейной нагрузке ? 5% при нелинейной нагрузке
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 110%: переход на байпас или отключение через 60 мин 111% ... 125%: переход на байпас или отключение через 10 мин 126% ... 150%: переход на байпас или отключение через 1 мин > 150%: переход на байпас или отключение через 200 мсек
КПД, %:	96%
АКБ
Наличие встроенных батарей:	нет
Поддержка подключения внешних АБ:	да
Тип АБ:	Pb или LFP
Номинальное напряжение АБ, В:	Модуль СМ50: ±180 ... ±300В со средней точкой (по умолчанию ±240В, при ±180В дерейтинг 0.9) Модуль СМ60: ±180 ... ±300В со средней точкой (по умолчанию ±240В, при ±180В дерейтинг 0.8, при при ±192/204В дерейтинг 0.9)
Тип АБ:	Pb или LFP
Количество внешних АБ 12В, шт.:	30-50
Холодный старт:	да
Срок службы АБ, лет:	май.25
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	да
RS-485:	да
«Сухие» контакты:	да
Подключение
Входная сеть:	Трехфазное (3P + N + PE)
Нагрузка (выходные разъёмы):	Трехфазное (3P + N)
Завод кабелей:	сверху, снизу, сзади
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0 ... +40 °C
Диапазон температуры хранения, °С:	-40 ... +70 °C
Относительная влажность, %:	0 ... 95 % при 0 ... 40 °C (без конденсации)
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	< 72 дБА (100% нагрузки), < 69 дБА (45% нагрузки)
Опции
Батарейные емкости:	зависит от внешней батарейной ёмкости
Мониторинг:	RS232, EPO, RS485, USB, Смарт-слот, Сухие контакты, Ethernet (встроенный Веб-интерфейс с поддержкой SNMP/IoT), «Холодный старт», карта параллельной работы (опционально), датчики температуры АКБ и окружающей среды (опционально)
Байпасы:	Опция
