ИБП ИМПУЛЬС СЕРИИ МОДУЛЬ СТ 1200-12X100

Главная <> ИБП 1000 кВА <> ИБП ИМПУЛЬС серии МОДУЛЬ СТ 1200-12x100

Модульный источник бесперебойного питания ИМПУЛЬС МОДУЛЬ СТ1200 относится к классу высокомощных решений для инфраструктуры уровня Tier III и IV.
Максимальная конфигурация достигает 1200 кВА за счет установки 12 силовых модулей CM100N.

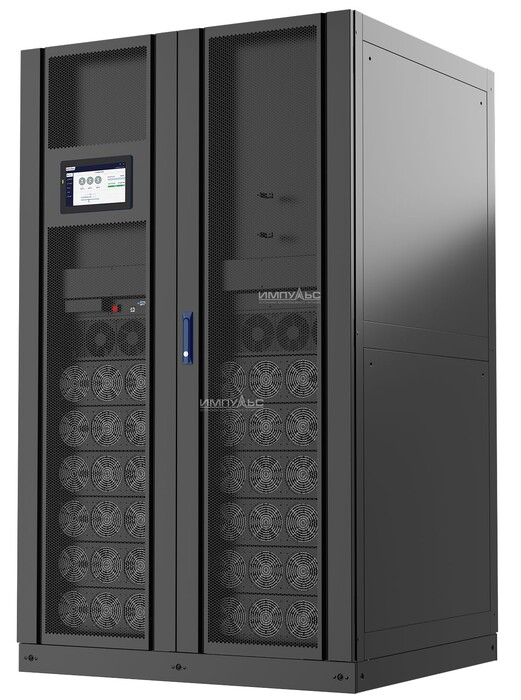

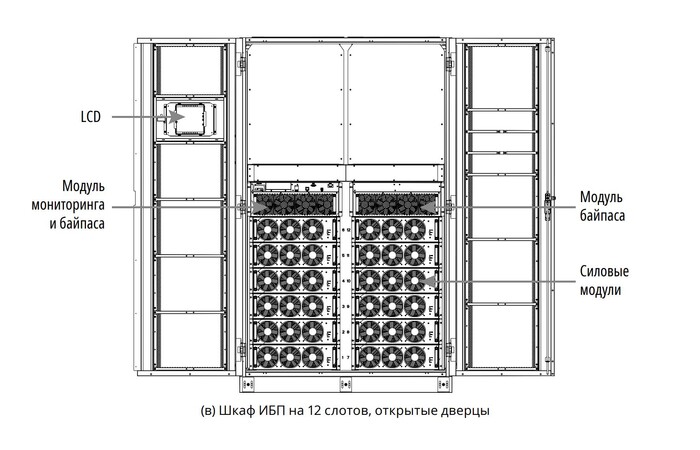

Шкаф СТ1200-100В имеет увеличенную ширину 1200 мм и глубину 1100 мм, что упрощает подвод кабелей большого сечения.
Для задач меньшей мощности доступна версия СТ1000-100В на 10 слотов.
Поэтапное наращивание от 100 кВт защищает инвестиции и позволяет реализовать проект с учетом текущего бюджета.
Трехфазный ИБП большой мощности обеспечивает независимость нагрузки от качества внешней сети.
Топология онлайн с двойным преобразованием исключает влияние сетевых помех на оборудование.
Точность стабилизации напряжения соответствует требованиям чувствительной электроники.
Двойной ввод питания и клеммные колодки рассчитаны на максимальные токи нагрузки.
Диапазон напряжений батареи 384-528 В совместим со стандартными сборками АКБ.
Поддержка литиевых накопителей снижает вес и площадь для размещения батарей.
Интерфейсы RS-232, RS-485 и слот SNMP обеспечивают интеграцию в системы мониторинга.
Функция EPO позволяет аварийно отключить систему.
Статический байпас переводит нагрузку на сеть без разрыва питания при перегрузке.
Вес шкафа 680 кг указывает на усиленную конструкцию корпуса.
Ключевые особенности:
- Масштабируемость до 1.2 МВт в одном корпусе
- Силовой модуль 100 кВт снижает занимаемую площадь
- Резервирование N+X настраивается под уровень рисков
- Сервисное обслуживание без отключения нагрузки
- Минимизация времени восстановления системы
- Интеллектуальный заряд с температурной компенсацией
- WEB-интерфейс для удаленного контроля параметров
- Совместимость с AGM и Li-ion аккумуляторами
- Увеличенные габариты шкафа для удобного монтажа
- Поддержка параллельной работы нескольких систем

Сферы внедрения:
- Крупные дата-центры, промышленные предприятия, банковские процессинговые центры, узлы связи, коммерческая недвижимость с повышенными требованиями к надежности.

Основные параметры
Производитель:	ИМПУЛЬС
Артикул:	MGF1251-1200
Модель:	ИБП ИМПУЛЬС серии МОДУЛЬ СТ 1200-12x100
Полная мощность, кВА:	1200
Активная мощность, кВт:	1200
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	1200х1100х2000 мм
Вес, кг:	1220
Гарантийный срок, мес:	24
PF:	1
Тип ИБП:	Модульные ИБП
Страна производитель:	Китай
Установка ИБП в стойку 19”:	НЕТ
Топология:	on-line
Вход
Номинальное входное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Диапазон входного напряжения, В:	304 ... 478 (линейное напряжение)
Диапазон входного напряжения, в режиме байпас, В:	Верхний предел напряжения байпаса +25% ... + 10%: настраивается, по умолчанию: +15% Нижний предел напряжения байпаса -40% ... - 10%: настраивается, по умолчанию: -20%
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40 ... 70
Входной коэффициент мощности:	1
Выход
Номинальное выходное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Точность стабилизации выходного напряжения, %:	± 1%
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60 ± 3 (настраивается в диапазоне ± 0.5 ... 5)
Точность стабилизации выходной частоты, %:	± 0.1%
Коэффициент нелинейных искажений выходного напряжения, %:	? 1% при линейной нагрузке ? 3% при нелинейной нагрузке
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 110%: переход на байпас или отключение через 60 мин; 111% ... 125%: переход на байпас или отключение через 10 мин; 126% ... 150%: переход на байпас или отключение через 1 мин; > 150%: переход на байпас или отключение через 200 мсек
КПД, %:	> 96,5%
АКБ
Наличие встроенных батарей:	нет
Поддержка подключения внешних АБ:	да
Тип АБ:	Pb или LFP
Номинальное напряжение АБ, В:	Модуль СМ100N: ±180 ... ±300В со средней точкой (по умолчанию ±240В, при ±180В дерейтинг 0.8, при при ±192/204В дерейтинг 0.9) Модуль СМ100L: 360 ... 600В без средней точки (по умолчанию ±240В, при 360/372В дерейтинг 0.8, при при 384/408В дерейтинг 0.9)
Тип АБ:	Pb или LFP
Количество внешних АБ 12В, шт.:	30-50
Холодный старт:	да
Срок службы АБ, лет:	май.25
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	да
RS-485:	да
«Сухие» контакты:	да
Подключение
Входная сеть:	Трехфазное (3P + N + PE)
Нагрузка (выходные разъёмы):	Трехфазное (3P + N)
Завод кабелей:	сверху, снизу, сзади
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0 ... +40 °C
Диапазон температуры хранения, °С:	-40 ... +70 °C
Относительная влажность, %:	0 ... 95 % при 0 ... 40 °C (без конденсации)
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	< 72 дБА (100% нагрузки), < 69 дБА (45% нагрузки)
Опции
Батарейные емкости:	зависит от внешней батарейной ёмкости
Мониторинг:	RS232, EPO, RS485, USB, Смарт-слот, Сухие контакты, Ethernet (встроенный Веб-интерфейс с поддержкой SNMP/IoT), «Холодный старт», карта параллельной работы (опционально), датчики температуры АКБ и окружающей среды (опционально)
Байпасы:	Опция
