ИБП SMARTWATT ULTIMA 3340

Главная <> ИБП 40 кВА <> ИБП SmartWatt ULTIMA 3340

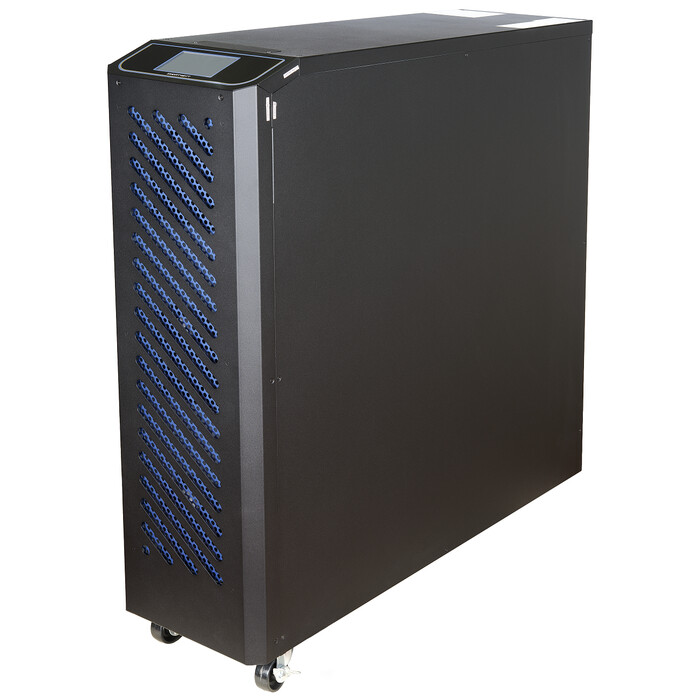

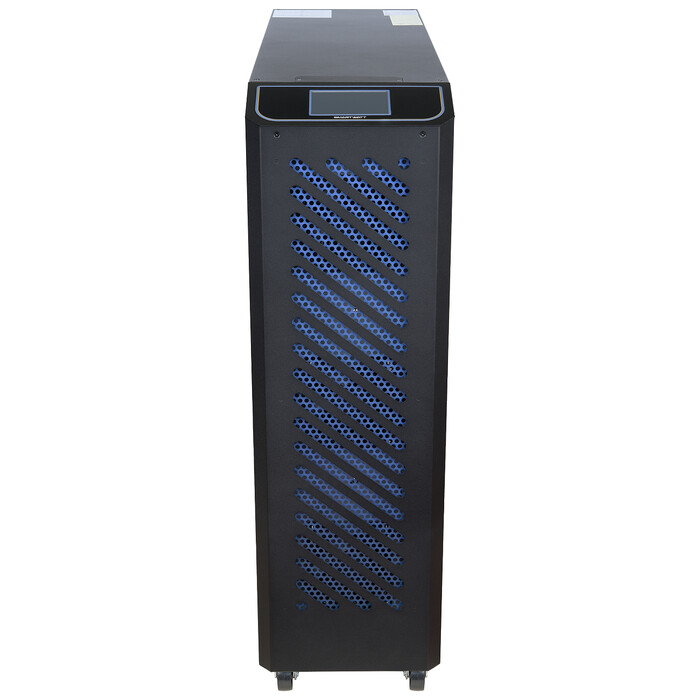

ИБП SMARTWATT ULTIMA 40 кВА — это компактный трёхфазный источник бесперебойного питания онлайн-типа с коэффициентом мощности PF = 1 (kVA = kW), обеспечивающий максимальную эффективность при минимальных габаритах. Благодаря вертикальной внутренней компоновке и площади занимаемого места всего 0,22 м? (для модели 20 кВА с внутренними АКБ 40?9 А·ч), он идеально подходит для размещения в условиях ограниченного пространства: серверных, микро- и мини-дата-центрах, телекоммуникационных узлах, а также на промышленных объектах и в медицинских учреждениях.

SMARTWATT ULTIMA поддерживает как трёхфазный (3:3), так и комбинированный (3:1-3) режимы выхода — переключение между ними возможно непосредственно на месте установки (для моделей 10, 15 и 20 кВА), что обеспечивает гибкость интеграции. Устройство совместимо с литий-ионными и свинцово-кислыми аккумуляторами, оснащено встроенным высокопроизводительным зарядным устройством и поддерживает конфигурацию от 26 до 40 блоков 12 В через сенсорный дисплей.

Высокая энергоэффективность — до 95% в онлайн-режиме и до 98% в ECO-режиме — снижает эксплуатационные расходы, а THDi < 3% гарантирует чистое и стабильное питание для чувствительного оборудования. ИБП устойчив к регенеративным нагрузкам (лифты, ЧПУ-станки, радары и др.) благодаря запатентованной функции GLM®. Встроенная система холодного старта позволяет запускать ИБП без внешнего питания, а перегрузочная способность до 150% в течение 1 минуты обеспечивает надёжную работу в пиковые нагрузки.

Для масштабирования мощности или резервирования допускается параллельное подключение до 6 ИБП. Устройство совместимо с дизель-генераторами, продлевая их ресурс за счёт стабилизации напряжения и частоты. Управление и мониторинг реализованы через цветной сенсорный дисплей (4,3 дюйма, 14 языков), стандартные интерфейсы (RS232, USB), сухие контакты и слоты для опциональных карт (SNMP, Modbus, релейная). Все события (до 800 записей) можно сохранять на SD-карту.

ИБП SMARTWATT ULTIMA — надёжное, энергоэффективное и гибкое решение для критической инфраструктуры, сочетающее компактность, технологичность и низкую совокупную стоимость владения (TCO).

Основные параметры
Производитель:	SMARTWATT
Артикул:	3,70302E+12
Модель:	ИБП SmartWatt ULTIMA 3340
Полная мощность, кВА:	40
Активная мощность, кВт:	40
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	260х850x890
Вес, кг:	88
Гарантийный срок, мес:	36
PF:	1
Тип ИБП:	напольный
Страна производитель:	Китай
Установка ИБП в стойку 19”:	нет
Топология:	on-line
Вход
Номинальное входное напряжение, В:	400 В 3-фазы + N
Диапазон входного напряжения, В:	240-480 В (при нагрузке 50%) 320-480 В (при нагрузке 100%)
Диапазон входного напряжения, в режиме байпас, В:	предупреждение ±10% (настраивается ±5% - ±15%) критическое ±25% (настраивается ±16% - ±30%)
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40 Гц ~ 70 Гц
Входной коэффициент мощности:	?0,99
Выход
Номинальное выходное напряжение, В:	380/400/415 В (конфигурация 3 фазы + N)
Точность стабилизации выходного напряжения, %:	± 1% (статическая нагрузка)
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60
Точность стабилизации выходной частоты, %:	± 0.01%
Коэффициент нелинейных искажений выходного напряжения, %:	? 2% THD (линейная нагрузка) ? 5% THD (нелинейная нагрузка)
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 105% - постоянно без аварии < 110% - постоянно с сигналом аварии 110% - 60 минут; 125% - 10 минут; 150% - 1 минута
КПД, %:	96
АКБ
Наличие встроенных батарей:	нет
Поддержка подключения внешних АБ:	да
Тип АБ:	VRLA
Номинальное напряжение АБ, В:	±240В
Тип АБ:	VRLA
Количество внешних АБ 12В, шт.:	32-40
Холодный старт:	нет
Срок службы АБ, лет:	5-10 лет
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	да
RS-485:	опция
«Сухие» контакты:	опция
Подключение
Входная сеть:	Клеммная колодка
Нагрузка (выходные разъёмы):	Клеммная колодка
Завод кабелей:	сзади
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0°C ~ 40°C
Диапазон температуры хранения, °С:	-20°С - 70°С
Относительная влажность, %:	0°С - 40°С
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	52
Опции
Батарейные емкости:	опция

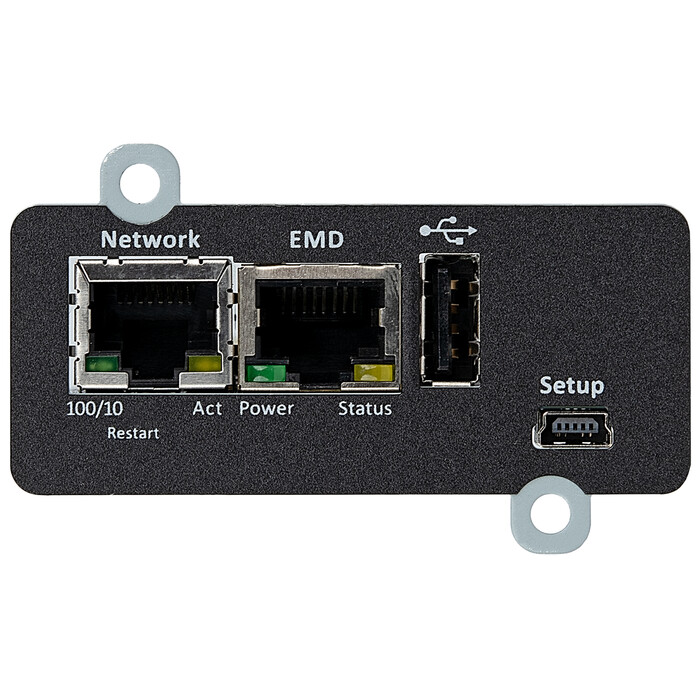

Мониторинг:	Коммуникационные порты: RS 232, EPO, блок сухих контактов Слоты расширения: 2 слота совместимых с SNMP-картой, картой сухих контактов, RS-485 Modbus картой Порт для SD карты: запись и хранение
Байпасы:	опция
