ИБП ИМПУЛЬСМОДУЛЬ СК600-500-10Х50

Главная <> ИБП 500 кВА <> ИБП ИМПУЛЬСМОДУЛЬ СК600-500-10х50

ИБП ИМПУЛЬС Модуль СК600 — модульный источник бесперебойного питания максимальной мощностью 600 кВА/600 кВт с топологией онлайн (double conversion) и трёхфазным входом/выходом ~400В. Силовой шкаф МОДУЛЬ СК600 рассчитан на установку до 12 силовых блоков PM50 номиналом 50 кВт каждый, что обеспечивает гибкое масштабирование мощности в диапазоне 50–600 кВт в рамках одной системы.
Модульная конструкция серии МОДУЛЬ СК 50–600 кВА обеспечивает высокую плотность мощности при компактных габаритах: 600 кВА размещаются в одном корпусе глубиной 750 мм в стандартном 19-дюймовом шкафу высотой 2 м. Оптимальное распределение модулей в шкафу позволяет эффективно использовать пространство серверных помещений и технических зон дата-центров.
Технология двойного преобразования энергии с цифровым управлением стабилизирует выходное напряжение с заданными характеристиками и устраняет негативные воздействия сетевых аномалий: пропадание питания, перенапряжения, импульсные выбросы, скачки напряжения, высокочастотные и низкочастотные помехи. Алгоритмы работы ИБП и применение сетевых фильтров снижают эмиссию высших гармоник в сеть и обеспечивают высокие показатели энергоэффективности.
Система поддерживает резервирование N+X, позволяя задавать уровень отказоустойчивости в зависимости от критичности нагрузки. Блоки параллельной работы встроены в каждый силовой модуль, что увеличивает надёжность и гибкость конфигурации. Работа параллельных ИБП организована с общей аккумуляторной батареей, DC-шина поддерживает напряжения 384/408/432/456/480/504/528В (полная мощность при 36–44 АКБ, 90% мощности при 32–34 АКБ).

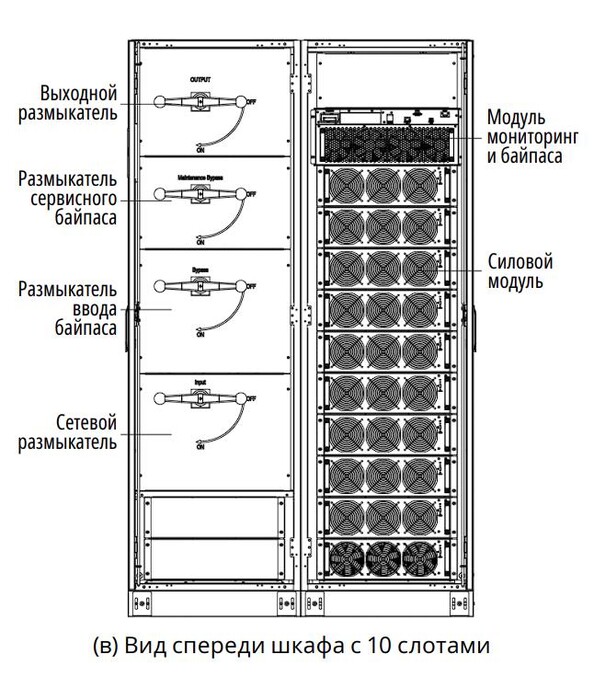

Интеллектуальный трёхступенчатый заряд с автоматической регулировкой тока в соответствии с ёмкостью АКБ совместим со свинцово-кислотными и литий-ионными батареями. Централизованный статический байпас и переключатель сервисного байпаса упрощают техническое обслуживание. Автоматы входа/выхода обеспечивают защиту цепей питания.
Возможность быстрой замены модулей без отключения нагрузки сокращает время простоя системы и обеспечивает превосходный показатель MTTR (среднее время восстановления). Режим самотестирования позволяет проверить работоспособность системы под нагрузкой без подключенных потребителей.
Управление и мониторинг реализованы через LCD-дисплей, встроенный WEB-интерфейс с поддержкой протокола SNMP, интерфейсы RS-232 и RS-485, сухие контакты и функцию EPO (аварийное отключение). Доступно опциональное оборудование: изолирующий (разделительный) трансформатор, внешние панели распределения, плата SNMP, плата релейных контактов.
Области применения:
ЦОД среднего и большого размера
Серверные помещения, системы хранения данных
Телекоммуникационное оборудование и оборудование связи
Банковская сфера
Системы автоматизированного управления производством
Коммерческие здания и офисы
Модульный ИБП ИМПУЛЬС Модуль СК600 обеспечивает бесперебойную энергию для критичных систем, сочетая высокую плотность мощности, максимальную надёжность и ремонтопригодность.

Основные параметры
Производитель:	ИМПУЛЬС
Артикул:	MSF6041-500
Модель:	ИБП ИМПУЛЬСМОДУЛЬ СК600-500-10х50
Полная мощность, кВА:	500
Активная мощность, кВт:	500
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	1200х750х2000 мм
Вес, кг:	680
Гарантийный срок, мес:	24
PF:	1
Тип ИБП:	Модульные ИБП
Страна производитель:	Китай
Установка ИБП в стойку 19”:	НЕТ
Топология:	on-line
Вход
Номинальное входное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Диапазон входного напряжения, В:	228-478
Диапазон входного напряжения, в режиме байпас, В:	Верхний предел напряжения байпаса +25% ... + 10%: настраивается, по умолчанию: +15% Нижний предел напряжения байпаса -40% ... - 10%: настраивается, по умолчанию: -20%
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40 ... 70
Входной коэффициент мощности:	1
Выход
Номинальное выходное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Точность стабилизации выходного напряжения, %:	± 1%
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60 ± 3 (настраивается в диапазоне ± 0.5 ... 5)
Точность стабилизации выходной частоты, %:	± 0.1%
Коэффициент нелинейных искажений выходного напряжения, %:	? 1% при линейной нагрузке ? 5% при нелинейной нагрузке
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 110%: переход на байпас или отключение через 60 мин 111%-125%: переход на байпас или отключение через 10 мин 126%-150%: переход на байпас или отключение через 1 мин >150%: переход на байпас или отключение через 200 мсек
КПД, %:	> 96%
АКБ
Наличие встроенных батарей:	нет
Поддержка подключения внешних АБ:	да
Тип АБ:	Свинцово-кислотные, литиевые
Номинальное напряжение АБ, В:	Модуль PM50N: ±180 ... ±300В со средней точкой (по умолчанию ±240В, при ±180В дерейтинг 0.9) Модуль PM50L: 360 ... 600В без средней точки (по умолчанию 480В, при 360/372В дерейтинг 0.9)
Тип АБ:	Свинцово-кислотные, литиевые
Количество внешних АБ 12В, шт.:	30-40-50
Холодный старт:	да
Срок службы АБ, лет:	май.25
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	да
RS-485:	да
«Сухие» контакты:	да
Подключение
Входная сеть:	Трехфазное (3P + N + PE)
Нагрузка (выходные разъёмы):	Трехфазное (3P + N)
Завод кабелей:	сверху, снизу
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0 ... +40°С
Диапазон температуры хранения, °С:	-40 ... +70°С
Относительная влажность, %:	0 ... 95 % при 0 ... +40 °С (без конденсации)
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	< 72 дБА (100% нагрузки), < 69 дБА (45% нагрузки)
Опции
Батарейные емкости:	да
Мониторинг:	да
Байпасы:	да
