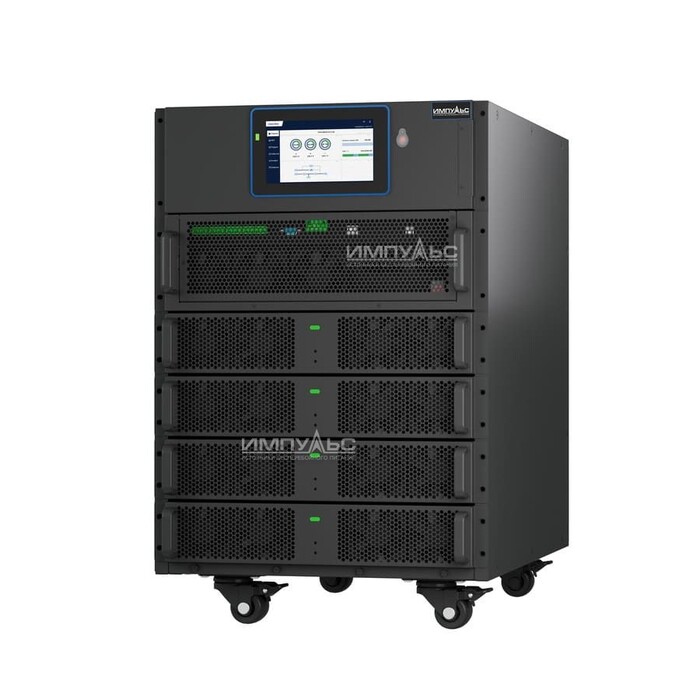

ИБП ИМПУЛЬС МУЛЬТИПЛЕКС СТ40-30

Главная <> ИБП 30 кВА <> ИБП ИМПУЛЬС МУЛЬТИПЛЕКС СТ40-30

Область применения:  ИБП для ЦОД,  ИБП для сервера,  ИБП для телеком,  ИБП для АСУТП,  ИБП для чувствительного оборудования,  ИБП для освещения,  ИБП для видеонаблюдения

ИБП серии Мультиплекс – это онлайн ИБП двойного преобразования модульного типа, с возможностью масштабирования и горячей замены модулей, мощностью от 10 до 120 кВА. Имеет гибкую конфигурацию 3/3, 3/1 или 1/1 с возможностью настройки. Компактное исполнение – идеальное решение
для небольших и средних дата-центров.
Преимущества
• Модульная архитектура в стоечном исполнении. Модульный дизайн, встраиваемый в стандартный 19” шкаф
• Высокая плотность мощности. Силовые модули 10-20 кВА высотой 2U существенно экономят пространство и обеспечивают легкость наращивания мощности
• Интегрированные решения для дата-центров. ИБП МУЛЬТИПЛЕКС могут интегрироваться с батарейными кабинетами, ПДУ и внешним сервисным байпасом
• Интеллектуальное управление зарядом АКБ. ИБП интеллектуально контролирует процесс зарядки и разрядки батарей, эффективно используя их жизненный цикл • Гибкая конфигурация.
Возможность гибкой настройки ИБП: 3/3, 3/1, 1/1.
Решения на силовых модулях 10 кВА без дерейтинга. Решения на силовых модулях 15-20 кВА
с дерейтингом выходной мощности ИБП
• Трехуровневая топология выпрямителя
и инвертора, что дает высокий КПД (96%)
• Дружественный интерфейс.
Цветной сенсорный дисплей с диагональю 7”
для отображения всей необходимой информации
• Функция умного сна.
Система может интеллектуально отключать несколько силовых модулей, что позволяет максимально повысить показатель эффективности
• Режим самотестирования без нагрузки.
Технология позволяет протестировать ИБП
без нагрузки
• ИБП фронтального обслуживания.
Максимальное удобство для обслуживания
• Механический байпас с фронтальной стороны
(для 4-слотовых и 6-слотовых силовых шкафов)
• «Холодный старт»
Запуск ИБП от батарей без наличия внешней сети

Основные параметры
Производитель:	ИМПУЛЬС
Артикул:	MLF4032-3х10
Модель:	ИБП ИМПУЛЬС МУЛЬТИПЛЕКС СТ40-30
Полная мощность, кВА:	30
Активная мощность, кВт:	30
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	482x700x662(15U)
Вес, кг:	112
Гарантийный срок, мес:	24
PF:	1
Тип ИБП:	Модульные ИБП
Страна производитель:	Китай
Установка ИБП в стойку 19”:	да
Топология:	on-line
Вход
Номинальное входное напряжение, В:	~ 380/400/415 (линейное напряжение)
Диапазон входного напряжения, В:	~ 304 - 478 (линейное напряжение)
Диапазон входного напряжения, в режиме байпас, В:	Верхний предел напряжения байпаса +25% ? + 10%: настраивается, по умолчанию: +15% Нижний предел напряжения байпаса -40% ? - 10%: настраивается, по умолчанию: -20%
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40-70
Входной коэффициент мощности:	0,99
Выход
Номинальное выходное напряжение, В:	~ 380/400/415 (линейное напряжение) / ~ 220/230/240 (фазное напряжение)
Точность стабилизации выходного напряжения, %:	±1
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60
Точность стабилизации выходной частоты, %:	±0.1
Коэффициент нелинейных искажений выходного напряжения, %:	? 1% при линейной нагрузке; ? 5% при нелинейной нагрузке
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 110%: переход на байпас или отключение через 60 мин 111%-125%: переход на байпас или отключение через 10 мин 126%-150%: переход на байпас или отключение через 1 мин >150%: переход на байпас или отключение через 200 мсек
КПД, %:	? 96%
АКБ
Наличие встроенных батарей:	нет
Поддержка подключения внешних АБ:	да
Тип АБ:	свинцово-кислотные
Номинальное напряжение АБ, В:	±192/204/216/228/240/252/264В со средней точкой (настраивается, по умолчанию ±240В, при ±192/204В снижение выходной мощности на 10% )
Тип АБ:	свинцово-кислотные
Количество внешних АБ 12В, шт.:	40
Холодный старт:	да
Срок службы АБ, лет:	5-15 лет
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	да
RS-485:	да
«Сухие» контакты:	да
Подключение
Входная сеть:	Клеммы
Нагрузка (выходные разъёмы):	Клеммы
Завод кабелей:	сзади
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0°C ~ 40°C
Диапазон температуры хранения, °С:	-40...+70 ?С
Относительная влажность, %:	0-95 % (без конденсации)
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	< 56 дБА на расстоянии 1 м (силовой модуль)
Опции
Батарейные емкости:	опция
Мониторинг:	RS232, EPO, RS485, USB, Смарт-слот, Сухие контакты, Ethernet (встроенный Веб-интерфейс с поддержкой SNMP/IoT), “Холодный старт”, карта параллельной работы (опционально), датчики темп. АКБ и окружающей. Среды (опционально)
Байпасы:	да
