ИБП ИМПУЛЬ МОДУЛЬ СК 200-200 — модульный источник бесперебойного питания с двойным преобразованием энергии, трёхфазным входом и выходом, номинальной мощностью 200 кВА. Устройство входит в серию МОДУЛЬ СК диапазоном 50–600 кВА и предназначено для обеспечения бесперебойного электропитания критически важных систем. Модульная архитектура на базе силовых блоков номиналом 50 кВт позволяет гибко масштабировать мощность в пределах шкафа и реализовать резервирование N+X в зависимости от требований к отказоустойчивости объекта.
Применение топологии онлайн с цифровым управлением обеспечивает выходное напряжение с точностью ±1% и полную защиту нагрузки от сетевых аномалий: пропадания питания, перенапряжений, импульсных выбросов, скачков, высокочастотных и низкочастотных помех. Алгоритмы двойного преобразования в сочетании с сетевыми фильтрами снижают эмиссию высших гармоник в питающую сеть и повышают энергоэффективность системы. КПД достигает 96% в режиме online, опциональный режим ECO увеличивает показатель до 98%.

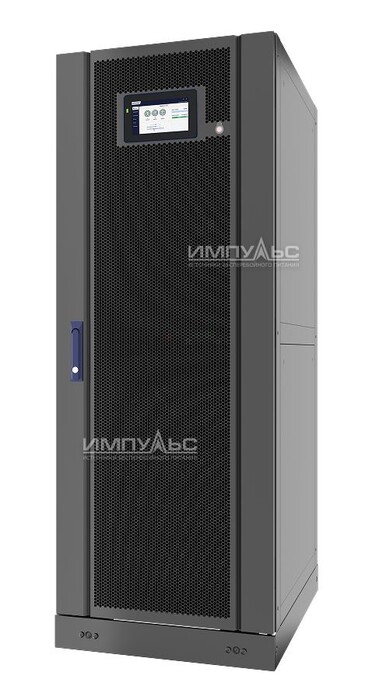

Конструкция выполнена в стандартном 19-дюймовом шкафу высотой 2 м и глубиной 750 мм, что обеспечивает высокую плотность мощности и эффективное использование площади серверных и технических помещений. Централизованный байпас, встроенный сервисный переключатель и возможность горячей замены силовых модулей сокращают время восстановления (MTTR) и упрощают техническое обслуживание. Блоки параллельной работы интегрированы в каждый модуль, что повышает надёжность и гибкость конфигурации.
Интеллектуальная система заряда с автоматической регулировкой тока поддерживает свинцово-кислотные и литий-ионные АКБ, продлевая ресурс накопителей. Встроенный WEB-интерфейс с SNMP, LCD-панель и поддержка протоколов Modbus RTU обеспечивают удалённый мониторинг и интеграцию в системы диспетчеризации. Режим самотестирования под нагрузкой позволяет верифицировать работоспособность без подключения внешних потребителей. Модель применяется в ЦОД, серверных помещениях, телекоммуникационных узлах, банковском секторе, системах промышленной автоматизации и коммерческой недвижимости.

Основные параметры
Производитель:	ИМПУЛЬС
Артикул:	MSF2041-200
Модель:	ИБП ИМПУЛЬС МОДУЛЬ СК 200-200
Полная мощность, кВА:	200
Активная мощность, кВт:	200
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	600х750х1600 мм
Вес, кг:	262
Гарантийный срок, мес:	24
PF:	1
Тип ИБП:	Модульные ИБП
Страна производитель:	Китай
Установка ИБП в стойку 19”:	НЕТ
Топология:	on-line
Вход
Номинальное входное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Диапазон входного напряжения, В:	304 ... 478 (линейное напряжение) 228 ... 304 (линейная зависимость снижения доступной выходной мощности до 75% от номинальной при снижении входного напряжения в данном диапазоне)
Диапазон входного напряжения, в режиме байпас, В:	Верхний предел напряжения байпаса +25% ... + 10%: настраивается, по умолчанию: +15% Нижний предел напряжения байпаса -40% ... - 10%: настраивается, по умолчанию: -20%
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40 ... 70
Входной коэффициент мощности:	1
Выход
Номинальное выходное напряжение, В:	380/400/415 (линейное напряжение) / 220/230/240 (фазное напряжение)
Точность стабилизации выходного напряжения, %:	± 1%
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60 ± 3 (настраивается в диапазоне ± 0.5 ... 5)
Точность стабилизации выходной частоты, %:	0.5 Гц/сек (настраивается в диапазоне 0.5 ... 3 Гц/сек)
Коэффициент нелинейных искажений выходного напряжения, %:	? 1% при линейной нагрузке ? 5% при нелинейной нагрузке
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 110%: переход на байпас или отключение через 60 мин 111%-125%: переход на байпас или отключение через 10 мин 126%-150%: переход на байпас или отключение через 1 мин >150%: переход на байпас или отключение через 200 мсек
КПД, %:	> 96%
АКБ
Наличие встроенных батарей:	нет
Поддержка подключения внешних АБ:	да
Тип АБ:	Pи или LFP
Номинальное напряжение АБ, В:	Модуль PM50N: ±180 ... ±300В со средней точкой (по умолчанию ±240В, при ±180В дерейтинг 0.9) Модуль PM50L: 360 ... 600В без средней точки (по умолчанию 480В, при 360/372В дерейтинг 0.9)
Тип АБ:	Pи или LFP
Количество внешних АБ 12В, шт.:	30-40-50
Холодный старт:	да
Срок службы АБ, лет:	май.25
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	да
RS-485:	да
«Сухие» контакты:	да
Подключение
Входная сеть:	Трехфазное (3P + N + PE)
Нагрузка (выходные разъёмы):	Трехфазное (3P + N)
Завод кабелей:	сверху, снизу
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0 ... +40°С
Диапазон температуры хранения, °С:	-40 ... +70°С
Относительная влажность, %:	0 ... 95 % при 0 ... +40 °С (без конденсации)
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	< 72 дБА (100% нагрузки), < 69 дБА (45% нагрузки)
Опции
Батарейные емкости:	да
Мониторинг:	да
Байпасы:	да
