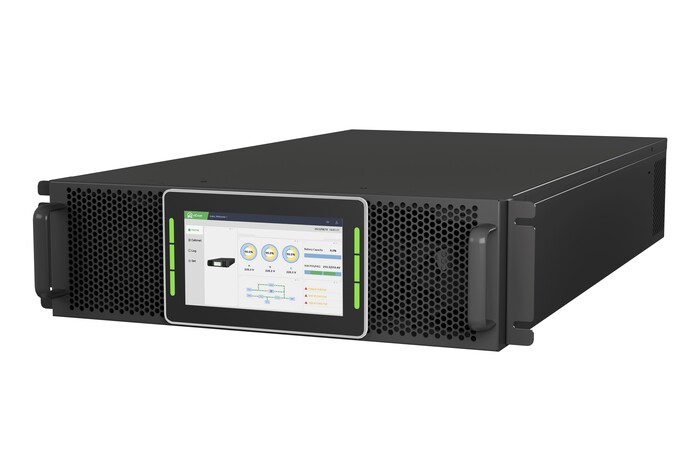

ИБП ИМПУЛЬС ФОРВАРД 3320

Главная <> ИБП 20 кВА <> ИБП ИМПУЛЬС ФОРВАРД 3320

ИБП ИМПУЛЬС серии ФОРВАРД 33 - это онлайн ИБП двойного преобразования с технологией полного DSP контроля. Благодаря гибкой конфигурации устройства – возможность настройки ИБП для работы в сетях с фазностью 3/3, 3/1, 1/3, 1/1 и компактному дизайну, данная серия ИБП является идеальным выбором для обеспечения качественным бесперебойным электропитанием современного серверного оборудования.
Описание:
Моноблочные ИБП серии мощностью 10-40 кВ выполнены по технологии двойного преобразования. Стоечные источники бесперебойного питания объединяют в себе современные трехуровневые технологии выпрямителей IGBT (биполярных транзисторов с изолированным затвором) с управляющей логикой DSP (цифровых сигнальных процессоров). Обладая высоким коэффициентом входной мощности, низким показателем THDi (суммарное значение коэффициента нелинейных искажений) и высокой эффективностью системы, данные устройства могут работать с любыми типами нагрузок.

Особенности линейки:
- технология двойного преобразования напряжения обеспечивает полную защиту оборудования
- высокая энергетическая эффективность. КПД в онлайн режиме 96%
- многоуровневое резервирование мощности ИБП (N+1, N+X) для максимальной защиты критически важных нагрузок и приложений
- инвертор третьего поколения с высоким КПД
- порты коммуникации: RS-232, USB, RS-485, сухие контакты
- конфигурации 3:3, 3:1, 1:1
- журнал событий с регистрацией данных
- сервисный механический байпас
- возможность работы в связке с генератором с различными сценариями работы ИБП
- интеллектуальное управление зарядом АКБ с функцией обслуживания АКБ
- информативный 7 дюймовый ЖК-дисплей с дружественным интерфейсом для контроля и настройки параметров работы ИБП (с функциями IoT)

Основные параметры
Производитель:	ИМПУЛЬС
Артикул:	FV20331
Модель:	ИБП ИМПУЛЬС ФОРВАРД 3320
Полная мощность, кВА:	20
Активная мощность, кВт:	20
Число фаз (вход):	3
Число фаз (выход):	3
Габариты, ШхГхВ:	440 х 936 х 130 (3U)
Вес, кг:	28
Гарантийный срок, мес:	24
PF:	1
Тип ИБП:	Универсальный ИБП
Страна производитель:	Китай
Установка ИБП в стойку 19”:	да
Топология:	on-line
Вход
Номинальное входное напряжение, В:	~ 380/400/415 В (линейное напряжение) / ~ 220/230/240 В (фазное напряжение)
Диапазон входного напряжения, В:	~228 - 478 В
Диапазон входного напряжения, в режиме байпас, В:	Верхний предел напряжения байпаса +25% ? + 10%: настраивается, по умолчанию: +15% Нижний предел напряжения байпаса -40% ? - 10%: настраивается, по умолчанию: -20%
Номинальная входная частота, Гц:	50/60
Допустимый диапазон входной частоты, Гц:	40-70
Входной коэффициент мощности:	0,99
Выход
Номинальное выходное напряжение, В:	~ 380/400/415 (линейное напряжение)
Точность стабилизации выходного напряжения, %:	±1
Форма выходного напряжения:	онлайн ИБП с "чистой" синусоидой на выходе
Выходной коэффициент мощности:	1
Номинальная выходная частота, Гц:	50/60
Точность стабилизации выходной частоты, %:	±0.1
Коэффициент нелинейных искажений выходного напряжения, %:	? 1% при линейной нагрузке; ? 5% при нелинейной нагрузке
Перегрузочная способность (при работе в режиме on-line или от батарей):	< 110%: переход на байпас / отключение через 60 мин 111%-125%: переход на байпас / отключение через 10 мин 126%-150%: переход на байпас / отключение через 1 мин >150%: переход на байпас / отключение через 200 мсек
КПД, %:	? 96%
АКБ
Наличие встроенных батарей:	да
Поддержка подключения внешних АБ:	да
Тип АБ:	свинцово-кислотные
Номинальное напряжение АБ, В:	±192/204/216/228/240/252/264В со средней точкой (настраивается, по умолчанию ±240В, при ±192/204В снижение выходной мощности на 10% )
Тип АБ:	свинцово-кислотные
Количество внешних АБ 12В, шт.:	40
Холодный старт:	да
Срок службы АБ, лет:	5-15 лет
Панель управления и интерфейсы
ЖК-дисплей:	да
RS-232:	да
Ethernet:	нет
RS-485:	да
«Сухие» контакты:	опционально
Подключение
Входная сеть:	Клеммы
Нагрузка (выходные разъёмы):	Клеммы
Завод кабелей:	сзади
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С:	0°C ~ 40°C
Диапазон температуры хранения, °С:	-40...+70 ?С
Относительная влажность, %:	0-95 % (без конденсации)
Степень защиты от пыли и влаги:	IP20
Уровень шума, дБА:	< 65 дБА
Опции
Батарейные емкости:	опция
Мониторинг:	Смарт-слот (для опциональной установки SNMP/Сухих контактов), карта параллельной работы (опционально)
Байпасы:	опционально
